受水槽の定水位弁とは
受水槽への給水・止水制御の一つに「定水位弁」（ていすいいべん）というバルブを利用した方法があり、今現在多くの受水槽で採用されています。
こちらのページではその定水位弁の仕組みを解説し、受水槽物件でのトラブルを防ぐ為に必要な事をお伝えいたします。
定水位弁の概要
定水位弁は受水槽内の水が少なくなったら給水を開始し、増えたら止水する設備です。
「主弁」,「副弁」,「副弁配管」（パイロット管）と呼ばれる機器のそれぞれの仕組みが組み合わさって初めて機能します。
‐ 主弁 ‐
副弁配管の水圧に応じて開閉する弁。給水管と受水槽の間に設置されている。
開くと水が受水槽内に給水され閉まると止水する。
‐ 副弁 ‐
受水槽内の水位に応じて開閉する弁。水位が下がると開き、上がると閉まる。
主にボールタップや電磁弁が副弁として採用されている。
‐ 副弁配管 ‐
副弁の開閉に応じて管内の水圧が変動する。副弁が閉まると管内が水で満たされ主弁が閉まり、開くと水圧が抜け主弁が開く。
主弁の制御を行う事から「パイロット管」とも呼ぶ。
定水位弁の動作解説
定水位弁は主弁、副弁、パイロット管が連動する事で一連の動作を繰り返しています。
ボールタップと定水位弁の関係
定水位弁は「定水位調整弁」や、代表的なメーカーの製品名から「FMバルブ」とも呼ばれます。
そして定水位弁とセットで語られる事が多い部品が「ボールタップ」です。
ボールタップは浮き玉（フロート）の上下で開閉するバルブで、多くの受水槽では上で紹介した副弁としてボールタップが使われています。
主弁を親、副弁を子に見立てて「親子式」と呼ぶ事もあります。
‐ ボールタップの役割 ‐
水位が下がる → 浮き玉が下がりボールタップが開く → パイロット管の水圧が抜け、主弁が開いて給水開始。
水位が上がる → 浮き玉が上がりボールタップが閉まる → パイロット管が水で満たされ、主弁が閉まって止水。
ボールタップは定水位弁の仕組みの中で「水位センサー」にあたる存在です。浮き玉の破損や支持棒の曲がり、弁部の固着といったボールタップ単体の不具合でも、断水や溢水事故につながります。
なお、小規模な受水槽や高置水槽では、定水位弁を介さずボールタップ単独で給水制御を行っている場合もあります。
起こりうるトラブル事例
‐ ①主弁動作不良による断水事故 ‐
主弁が錆や経年劣化等により固着した結果、給水が開始されず槽内の水が減少し断水事故へ発展。
副弁配管は主弁配管と比べ口径が細い為、副弁側からの給水では使用量に追いつきません。
‐ ②副弁動作不良による断水事故 ‐
副弁が錆や経年劣化等により固着した結果、給水が開始されず槽内の水が空になり断水事故へ発展。

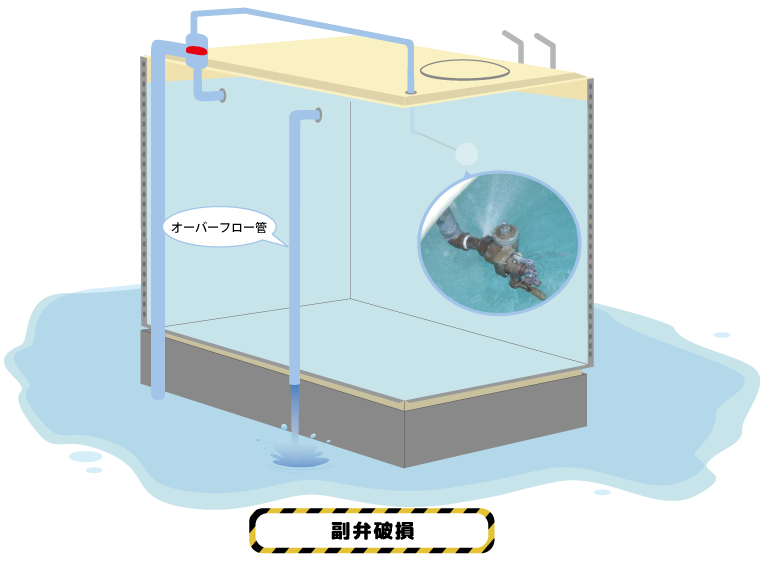

‐ ③副弁破損による溢水事故 ‐
副弁が劣化や腐食により破損した結果、止水制御が効かず溢水事故（オーバーフロー）へ発展。
もし受水槽の設置場所が地下ピットだった場合、ポンプ等ピット内にあるものすべてが浸水してしまう恐れもあります。
定水位弁は主弁と副弁が合わさってはじめて機能する設備です。
不具合の発生がどちらか一方だけだとしても、断水や溢水事故へと繋がる場合があります。
トラブルを防ぐ為に必要な事
トラブルを防ぐ為には、"計画的な修理"を行う必要があります。
定水位弁の交換推奨時期はおおむね6～8年です。
弊社で定期的に受水槽清掃を行わせていただいている物件様には、メンテナンス時に気づいた設備の異常を都度報告しております。
動作不良、腐食や異音等、どれも軽微なうちに計画的に修理する事で、大きなトラブルや急な緊急トラブルを防ぐ事ができます。
定水位弁交換の施工事例
以下のページでは定水位弁交換工事の施工事例を紹介しております。
以上が定水位弁についての説明です。
様々な種類がある定水位弁のうちの一例となりますが、本ページが設備へのご理解を深める事のお役に立てば幸いです。
紹介したケース以外にも様々な原因により断水や溢水事故が起こる可能性があります。
今現在お悩みがある方は一度ご相談ください。
よくあるご質問
Q. ボールタップだけの交換はできますか？
A. 可能です。副弁（ボールタップ）のみの交換にも対応しております。ただし副弁が劣化している場合は主弁も同程度に劣化している事が多い為、点検の上で同時交換をご提案する場合があります。
Q. 定水位弁と定水位調整弁は同じものですか？
A. 同じ設備を指します。「FMバルブ」と呼ばれる事もありますが、これは代表的なメーカーの製品名に由来する呼び方です。
Q. 水が止まらない・水が出ない時はどこを確認すればいいですか？
A. オーバーフロー管から水があふれている場合はボールタップ（副弁）の破損や固着、水が出ず断水気味の場合は主弁の固着が疑われます。いずれも受水槽内での作業が必要になる為、無理をせず一度ご相談ください。
